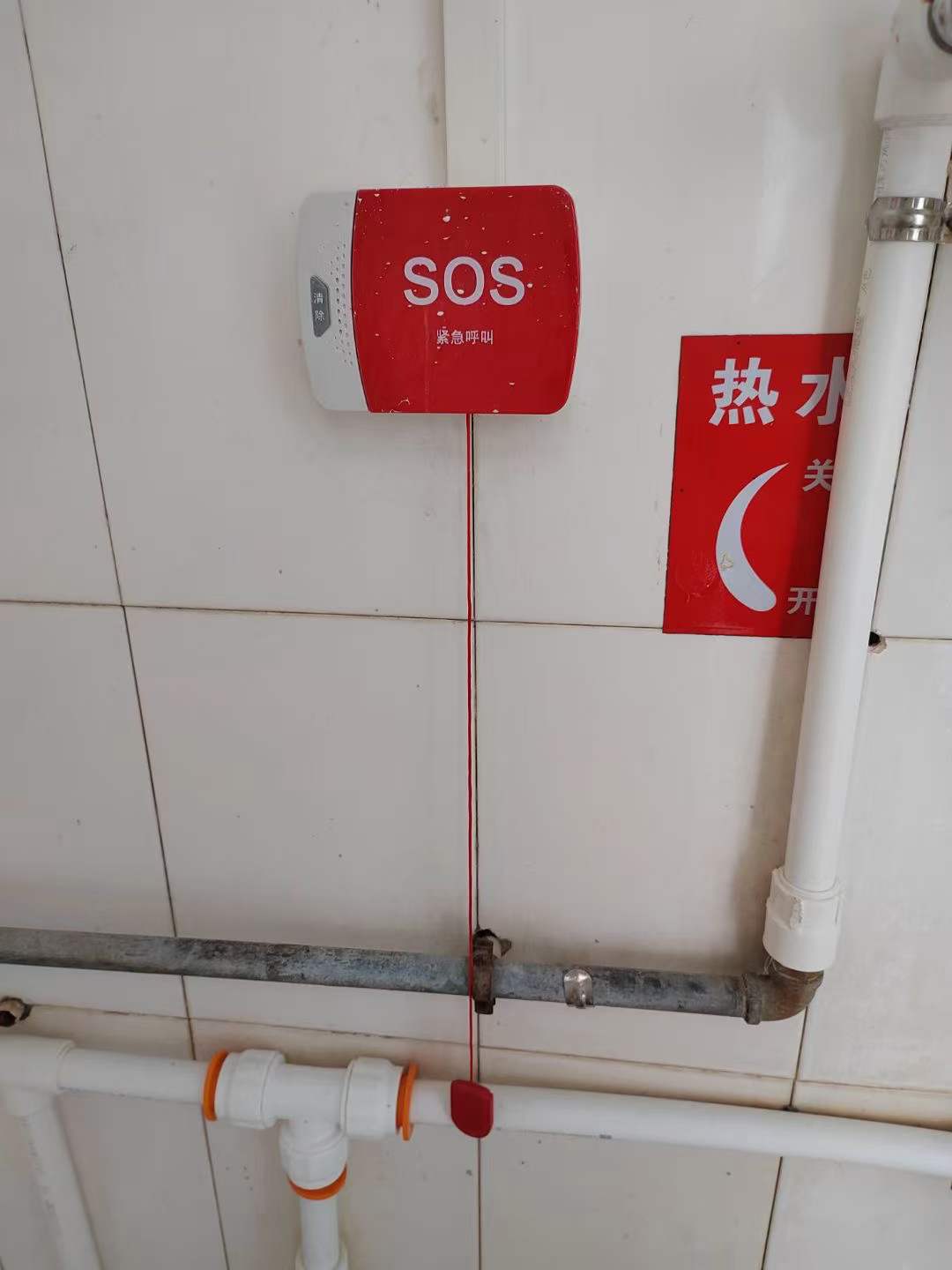

对讲系统采用单呼叫回路设计。护士站设有一台呼叫主机,每张床位都设有一台呼叫分机。在护士站走廊的正中间,设置了一台大屏幕双面显示屏。同时,每个病房卫生间都配备了一台卫生间分机。
2、主要的性能要求
主机和分机可以进行双向呼叫和通话,分机可以呼叫主机,主机也可以呼叫分机,不需要转换语音。
多功能主机显示:主机窗口可以显示被叫分机的号码和呼叫顺序;
特护设定:根据病员的疾病情况来设定不同的护理级别,并使用不同的灯光显示。
主机具备16级音量调节功能,可根据白天、夜晚等不同环境要求进行适应。
主机和分机支持多首和弦音乐,每个分机都可以设置不同的音乐。
在线分机编号:可以在线进行设置和修改分机号码;
可以使用系统来设定时间;
当系统发生故障时,主机显示屏会显示数字并发出声音报警,进行自我检查。
能够自动检测总线电流和电压,并通过数码显示的方式展示出来,以方便进行故障判断。
自动检测功能:主机能够自动检测分机故障。
技术参数:
机器容量:60个门(可以增加)。
通信距离最长可达800米。
电源电压为单相交流220V,允许波动范围在正负10%,频率为50HZ。
工作模式:连续工作;
报警方法:使用音乐;
工作条件为环境温度在-15℃至45℃之间,同时相对湿度不可超过80%。
系统配置
智能护理通讯系统由主机、分机、显示屏、卫生间分机等多个部分构成。
1、主机
该设备安装在护士站上,可实现与分机之间的双向呼叫和双工通话功能。设备拥有多功能显示窗口,可显示呼叫的分机号码、呼叫顺序和呼叫时间等信息。同时,通过主机还可以进行护理级别设定、在线编号、振铃音乐和音量调节、时间设定以及人工广播等功能。系统还具备自动检测的功能,方便进行故障判断。
4.2、给分机打电话
设备安装在病患床头,方便呼叫主机并播放广播。
3、显示屏

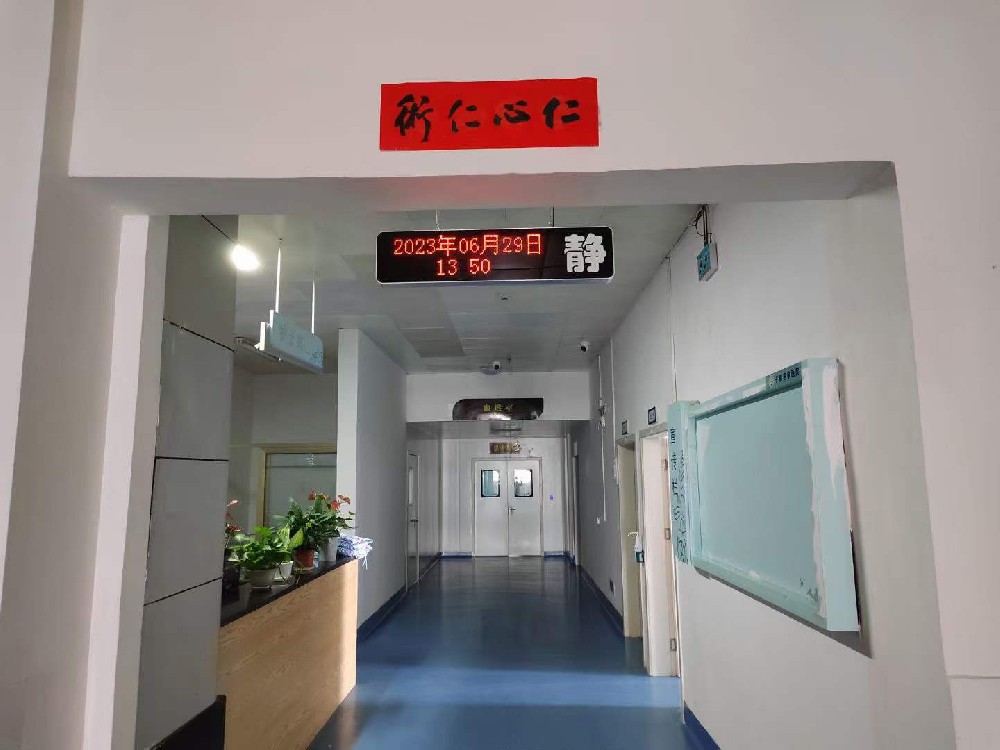

走廊天花板上安装了一个显示屏幕,平时用来展示时间,当分机或紧急按钮呼叫主机时,则会显示呼叫的分机号码。
5、设备的布置和线路的敷设
医用传呼系统的主机安装在护士站的墙壁上,距离地面1.4米高。分机则安装在铝合金设备带上,位于中心高度1.4米的位置。走廊的大屏幕床位显示器则吸顶安装在走廊的中间位置,安装高度为2.5米。分线盒安装在走廊的吊顶内墙上,病房的床头分机则安装在床头设备带上。而话机则放置在护士办公桌上。
