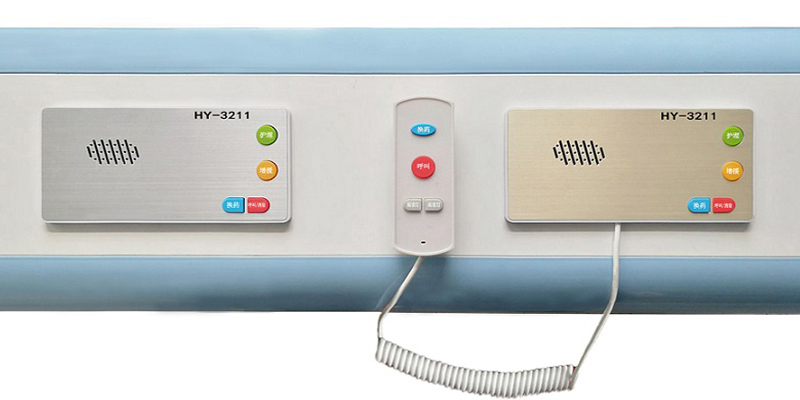

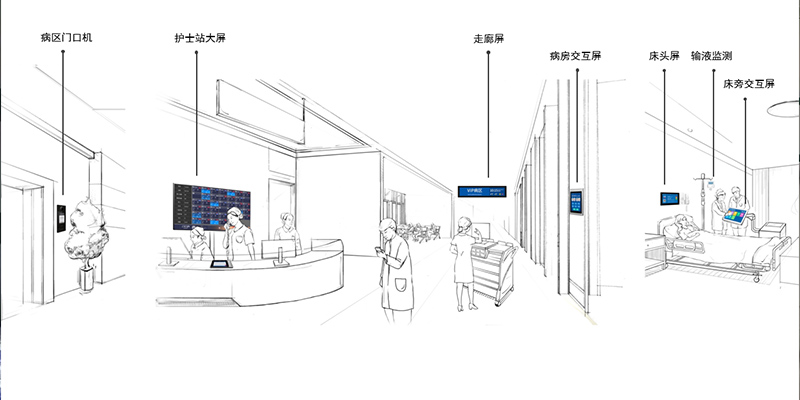

分 机控制 芯片 主要 是 控制 分 机 的数 据 通 信 和 给音频锁相 环供 电 ，控制 任务 比较 简 单 ，因 此在 能 保证 完 成设计功 能 的前 提下考 虑 设 计 的成 本 ；同时 ，分 机是 安 装在每个 病床边 ，要 求体 积 不 能太 大 。基 于 以上 因素 ，本系统分 机选用 PIC12C508单 片机作 为控 制器。显 示主控 芯片 的选 择 有 多种 方 案 ，因为 51类 单 片机有许 多种 ，但 由于系统设 计要求 是在 满足 功能 的前提下本着 简单 实用 与高性价 比的原 则 ，同时希 望所选 元器
件体积 小 、编 程 方 便 。通 过 比较 ，显 示 主 控 芯 片 选 择51类 的 AT89C2051l8]，它 能 很 好 地 满 足 系 统 的 功 能需求 。
2．2 双音 频解码 电路
主机 呼叫分机 利用 电话机 的拨号 原理 ，由电话 机按键来 呼叫分 机号 ，电话机 发 出的双音频 信号 通过两 芯 电缆线 引入 主机电路 ，主机 的单片 机通过 双音频 解码 芯片获取被 呼 叫分机 的地址码 ，然后 向挂 在总线 上 的所 有分
机输 出被 呼叫分机 的地址 信 号 。一 般 常用 的 电话 双音频 编解码 集 成 电路 有 MT8870，MT8880，MT8888等 ，经过反 复论 证 比较 ，该 系统 使 用 双 音 频 解 码 集 成 芯 片MT8870来完 成此 功能 。
2．3 语音信 号 电路
分机 向主机通 话 时 ，声音经 话筒 后 ，再 经调频 ，之后经 总线传输 ，到达 主机 电路后要 通过 解调再 去推 动主机喇叭发声 。声 音 信 号 的调 频 和 鉴 频 采 用 LM567集 成锁相 环路解 码器 来完成。
2．4 其 他 电路
数据输 入 电路 中输 入 的地 址信 号为数 字信号 ，先 经三极 管滤 除干 扰信 号后 送 人 电压 比较 器 LM393，使输入信 号 电压符合 单片机 引脚 电压 。
数据输 出 电路 是 由两 个 三 极 管 复 合 而 成 ，相 当 于一 个 电子开 关 ，同时又起 到 了对 输 出信 号进 行放 大 以利于传输 的双 重作用 。请求 、复位通话 电路由触发开关构成。

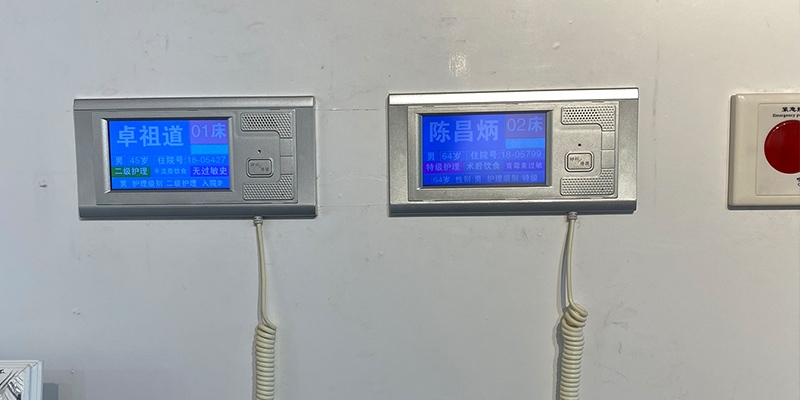

显示 由两 位 7段 数码 管 完 成 。驱 动 由 MC14513实现 ，整个 显示 过程 的 实现 受 主控 芯 片 AT89C2O51的控制 。指示 与 复位 主 要 由主 控 芯 片 AT89C2051、八 缓 冲器 ／线 驱 动 器／线 接 收 器 (3S)74LS244、八 D锁存器
74LS373、发 光 二 极 管 以 及 限 流 电 阻 所 构 成 的 电 路完 成 。
3 系统软件设计
3．1 主 机 与 分 机 之 间通 信 软 件 设 计主机 与分 机 之 间 的数 据 通 信 采 用 串行 通 信 方 式 。
根 据主分 机 的硬件设 计原 理 图及 系统 的工作 过程 ，主机采 用查询 方式 。另 外 ，主机 发送 给分 机 的地 址 帧是通过主机拨号 产生 的 。因而 ，在 主 分 机 的通 信 过 程 中 ，主机的通信程 序为 主机 查询通 信 ，分 机 的串行 口通信 采用外部 中断启 动方式 ，但 在 串行 通信 启动后 仍采 用查 询方式来 接收地 址或 控制命 令 和发送 地址 。 因此 ，分机 的通信程 序设计 包括分 机 中断 发送 背景 程 序 和分 机 中断通信子程序 。
3．2 主 机 与 显 示 之 间通 信 软 件 设 计主机 与显 示之 间采 用 串 行 口直 接 相 连进 行 串行 口通 信 ，它 们均采 用查 询方式 通信 。在 主机 与显示 系统 的通 信 中 ，主机仅 将存 储在数 据存 储器 中请求 通话 的分机号 通过 串行 口通信 ，以数据 形 式 发送 给显 示 控制 板 ，因而主机 的程序 仅包 括 主机 发 送 程 序 。显 示 的作 用是 将主机通过 串行 口发 送过 来 的请 求 通 话 的 分机 地 址 编码号显示 出来 。其显 示包 括 将 最 近请 求 通 话 的分 机 编码号用两位 数码 管显 示 出来 和将 所 有 请求 了通 话 而未 通话 的分 机编码 号对 应 的发 光二 极管 点亮 。同 时 ，在完成请 求通话 的处 理后 ，还 需 复位 ，让 对 应 的 发光 二 极 管熄灭 。另 外 ，因为显 示 中涉及 到 的元 器件 较 多 ，软 件 问 的时序控制 也较 为复 杂 ，为 了 防止 系统 “死 锁 ”或 “走 飞 ”，还需要设 置 软件故 障监 测 与恢 复 程 序 。因 而显 示 的 软件 设计包 括接 收分 机地 址 编 码 程 序 、数 码 显 示 程序 、发光二极 管点 亮程序 和复 位程 序 。
4 结 语
该 系统 利用单 片机 的 自动控制 特性 ，使得 系统稳 定可靠 。系统 采用 的元器 件均 是常见 的 电子元 器件 ，因此系统 硬 件 成 本 较 低 。分 机 主控 芯片 采 用 PIC单 片机 ，使分 机具有 较 低 的功 耗 ，从 而 使 系 统 具 有 较好 的 扩 展性 。主机 与分机 的通信距 离 大 于等 于 1000m，分 机 数据大 于等 于 200，能 满足各 种规模 医院的要求 。
